Ersa Lötroboter SOLDER SMART

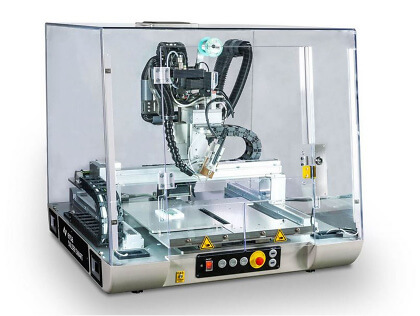

Ersa SR 500 – automatisches Kolbenlöten

Punktgenaues, automatische Kolbenlöten mit höchster Präzision!

Der Ersa SOLDER SMART SR 500 arbeitet mit dem leistungsstarken und in der Industrie tausendfach bewährten i-TOOL.

Seine Heizleistung von 150 W erlaubt zügige Lötprozesse bei stabiler Löttemperatur und den Einsatz von sehr feinen Lötspitzen ab 0,4 mm bis hin zu breiten Spitzen bis 5 mm und mehr!

Der Ersa SOLDER SMART verfügt über ein hochgenaues und wartungsarmes Achssystem. Das x-y-Portal öffnet einen grossen Arbeitsbereich von 500 x 400 mm.

Der Lötroboter verfügt über zwei getrennte z-Achsen zur präzisen und nahezu kraftlosen Positionierung der Lötspitze.

Zusätzlich kann mit Hilfe einer Drehachse jede Lötstelle aus beliebiger Richtung angefahren werden. Für den optimierten Durchsatz ist das Gerät mit zwei automatisch verriegelnden Schubladen ausgestattet.

Das System erlaubt die Programmierung von Einzellötungen, das Fliesslöten mit vorbeloteter Lötspitze bei Kontaktabständen, sowie das Löten von wiederkehrenden Gruppen (bei mehreren gleichen Steckern oder in Nutzen) oder das Schlepplöten (Linienlöten).

Lötdrahtvorschub, Vorheiz- und Lötdauer lassen sich an den Lötwärmebedarf jeder Lötstelle exakt anpassen.

Die Reinigung der Lötspitze erfolgt mit rotierenden Bürsten, die Reinigungsintervalle können individuell eingestellt werden.

Zur Einrichtung und Prozessüberwachung ist der SOLDER SMART mit einer USB-Kamera ausgestattet, welche höchste Detailgenauigkeit bietet.

Das System ist für den Anschluss einer Ersa EASY ARM 1 Lötrauchabsaugung vorgesehen. Der Lötrauch wird nahe an der Lötstelle abgesaugt.

Die kompakte Tischzelle ist mit einer Schutzhaube ausgestattet, um den sicheren Betrieb zu gewährleisten und das System vor Verschmutzung zu schützen. Integriert ist hierin eine LED-Beleuchtung, um den Arbeitsraum gleichmässig auszuleuchten.

Die Bediensoftware (für WindowsTM) ist auf dem integrierten PC bereits vorinstalliert und unterstützt den Anwender bei allen Arbeitsabläufen und dokumentiert diese.

Mehr Informationen finden Sie in unserem Online Shop!




Ersa SOLDER SMART SR 500
