HR 550XL Rework System mit 1'800 W Hybrid-Hochleistung-Heizelement & 6'400 W Untenheizung

Artikelnr. 0HR550XL

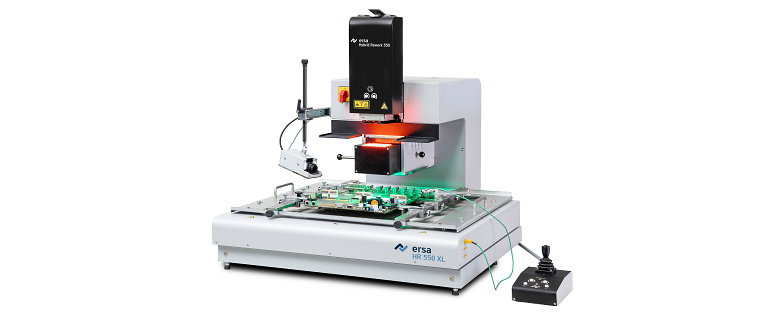

ERSA HR 550XL Rework System

Nacharbeit auf höchstem Niveau!

Grosse Baugruppen sicher bearbeiten:

  • 1'800 W Hybrid-Hochleistung-Heizelement
  • Vollflächige 6'400 W IR-Untenheizung
  • Hochauflösende Kameras für Platzierung und Prozessbeobachtung
  • Computerunterstützte Bauteilausrichtung, digitale „Split-Optik“
  • Ergonomisch optimale Systembedienung
  • Moderne, benutzerfreundliche Bediensoftware

Abmessungen (B x T x H) in mm: 755 x 930 x 545/747

Gewicht in kg: 102 kg inklusive Bedienteil

Ausführung antistatisch

Nennleistung in W: 8'200

Nennspannung in V AC: 3x 400 VAC, 50-60 Hz, 16 A

Oberheizung: Hybridstrahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm

Untenheizung: IR-Strahler (8 x 800W), 530 x 530 mm

Messkanäle: 3x K-Typ, 1 x IRS

Positionslaser: Klasse II

Leiterplattengrösse in mm: bis 530 x 610 mm (+x)

Bauteilgrösse in mm: von 01005 bis 70 x 70 mm

Arbeitstiefe: 349 mm

Arbeitsabstand (typisch): 30-60 mm zu Oberheizung, 35 mm zu Untenheizung

Platzierkamera oben: 5 MP GigE Farbkamera, 70 x 70 mm (Weitwinkel), 25 x 33 mm (Tele)

Druckluftanschluss: 6-10 bar (ölfrei), ¼ Zoll Schnellkupplung

Luftmenge Kühlung: ca. 65 l/min (@ 6 bar)

Prüfzeichen: CE

Bediensoftware: HRSoft 2 – geeignet für Windows 8 und Windows 10

Option: Reflow Prozess Kamera: 10 MP, CMOS GigE Farbkamera, 25 mm Brennweite, Beleuchtung 2x LED, regelbar; Bauteilrotation sowie x/y-Verstellung motorisch, Tip-Betrieb mit Auflösung kleiner 20 µm
